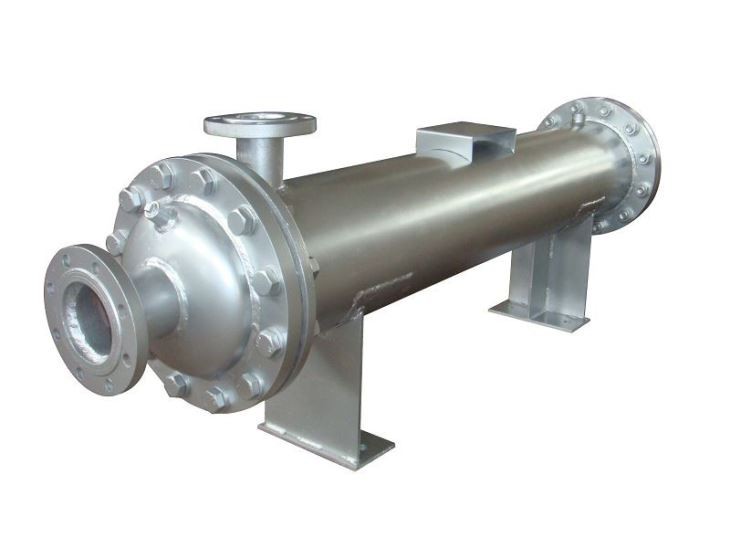

Descripción
La lámina del tubo en un extremo del haz de tubos puede flotar libremente, eliminando por completo el estrés térmico; y todo el conjunto de tubos se puede sacar de la carcasa, lo cual es conveniente para la limpieza mecánica y el mantenimiento. Los intercambiadores de calor de cabeza flotante se usan ampliamente, pero la estructura es más complicada y el costo es mayor.
Caracteristicas
Estructura simple, fácil fabricación.
Gran cantidad de procesamiento (1-2,000m³ / h)
Amplia selección de materiales (acero al carbono, acero inoxidable, cobre u otros metales)
Estado operativo estable y confiable
Fuerte adaptabilidad (aplicable a casi todas las industrias)
Adaptabilidad a altas temperaturas y presiones (≤800 ° C; ≤6.0Mpa)
Puntos de selección del intercambiador de calor.
1) Según el flujo conocido de fluido frío y caliente, la temperatura inicial y final y la capacidad calorífica específica del fluido determinan el área de transferencia de calor requerida. El área de transferencia de calor se estima inicialmente. Generalmente, se supone el coeficiente de transferencia de calor, se determina la estructura del intercambiador de calor y luego se verifica el valor del coeficiente de transferencia de calor K.
2) Al seleccionar el intercambiador de calor, preste atención al nivel de presión, temperatura de funcionamiento y condiciones de conexión de la interfaz. Bajo la premisa de la caída de presión y las condiciones de instalación, el intercambiador de calor de carcasa y tubo se selecciona para que tenga un diámetro largo con un diámetro pequeño, lo que conduce a aumentar la capacidad de intercambio de calor.
3) La caída de presión del intercambiador de calor no debe ser demasiado grande, generalmente controlada entre 0.01 ~ 0.05MPa;
4) La velocidad del fluido debe considerar la viscosidad del fluido. La velocidad del fluido con una gran viscosidad debe ser inferior a 0.5 ～ 1.0m / s; la velocidad del fluido en la tubería de fluido general debe ser 0.4 ～ 1.0m / s; .
5) Se debe establecer un filtro antes de que el agua caliente ingrese al intercambiador de calor.
6) El resultado combinado del procesamiento único y el número de intercambiadores de calor en la estación de intercambio de calor debe cumplir con los requisitos de la carga total de suministro de calor y la regulación de la estación de intercambio de calor. En la premisa de cumplir con los requisitos de regulación de carga térmica del usuario, el número de intercambiadores de calor en el mismo coeficiente de calentamiento no debe ser inferior a dos ni superior a cinco.
Cuadro de aplicación del sistema
Entrada de energía caliente.
Exportación de energía fría.
Entrada de energía fría.
Placa de tubo
Tablero deflector
Cabeza de sello
Salida de descarga
Corteza
Tubo de intercambio de calor
Exportacion de energia caliente
